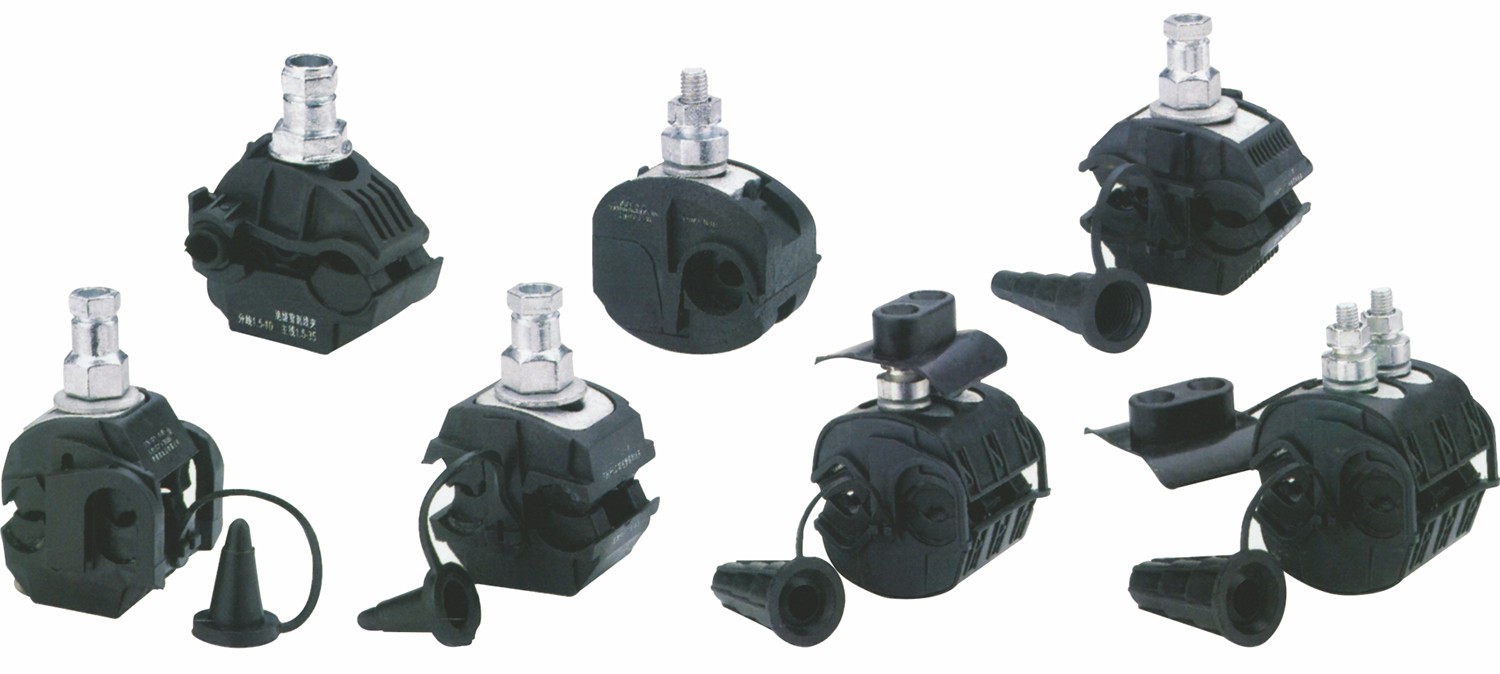

性能与特点

FJ6HDJ系列穿刺线夹主要适用于架空绝缘导线的接续、分支连接和接地保护，适用电压等级为10KV和1KV及以下，其主要性能和特点：

安装简便。安装时无需剥去导线的绝缘层，只要按规定位置在线夹中放入主线和支线，用套简板手均匀拧断力矩螺母即可;

接触电阻小，线夹温升低。特制力矩螺栓确保恒定的穿刺压力，使线夹与导线达到良好的电气接触而不过分损伤导线，保证架空绝缘导线的正常使用寿命;

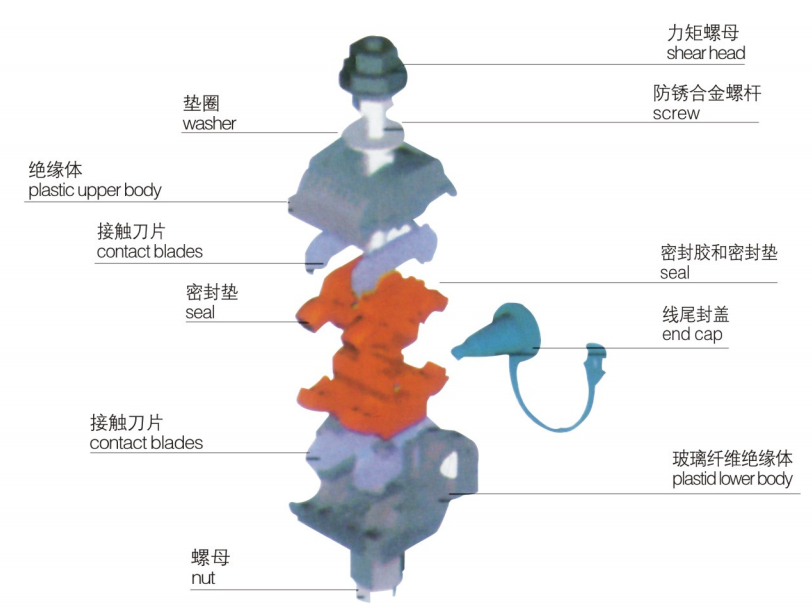

结构密封、绝缘性高。线夹内部采用绝缘导热油脂填充，安装后整个导体形成全封闭结构提高了绝缘强度和安全性;线夹适用范围广。可适用于铜铝绝缘导线、异径导红的支接、等径导线的对接。并适用于铜铝绝缘导线的过渡连接。

注:

1.使用穿刺线夹的导线必须符合国家标准;

2.穿刺线夹的安装人员必须完全熟悉安装技术;

3.在带电作业时，请载上绝缘手套铜扳手;

4.穿刺线夹属一次性线夹，由于牙型变形拆卸后请勿重复使用。

应用

A:高层楼宇竖井电缆分支

1.用传统方法安装并固定好主线干线电缆

2.在需做分支的部位剥开主缆外护套0.6米(切勿破坏相线绝缘层)

3.选与电表箱间距相符的分支电缆(不超过3米)并剥离两端端护套

4.纵向依次安装分支器(分支器间距≥10cm)

典型应用

■ 路灯系统专用(竖井禁用)

■ 建筑照明、路灯、高层竖井线连接

■ 高层建筑竖井电缆户外架空线、电缆沟工厂动力供电主缆

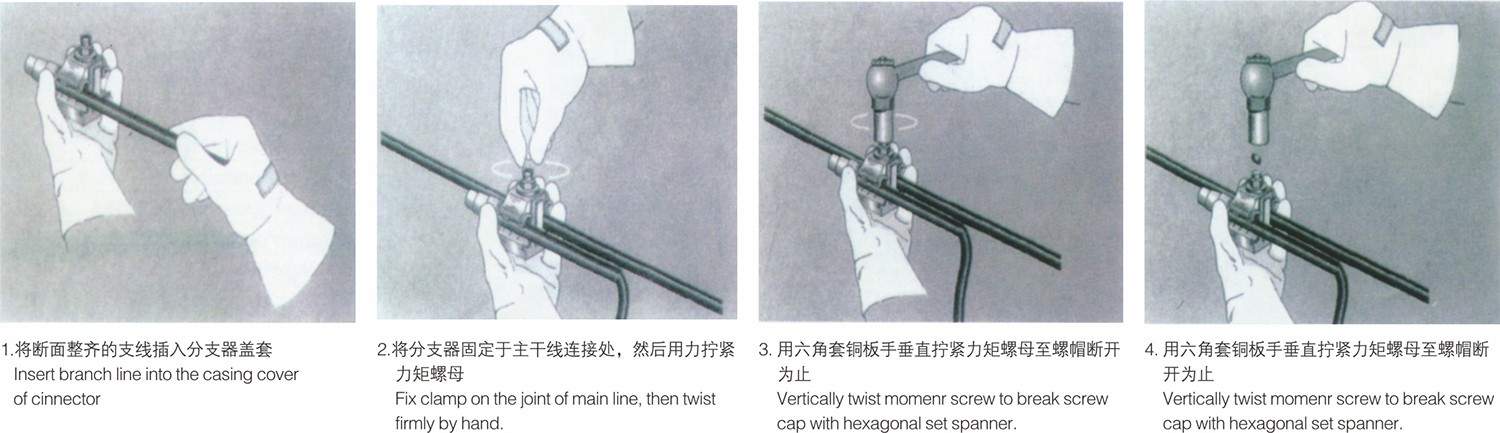

安装过程(单相线)

用扳手或开口扳手(禁止使用手工钳)

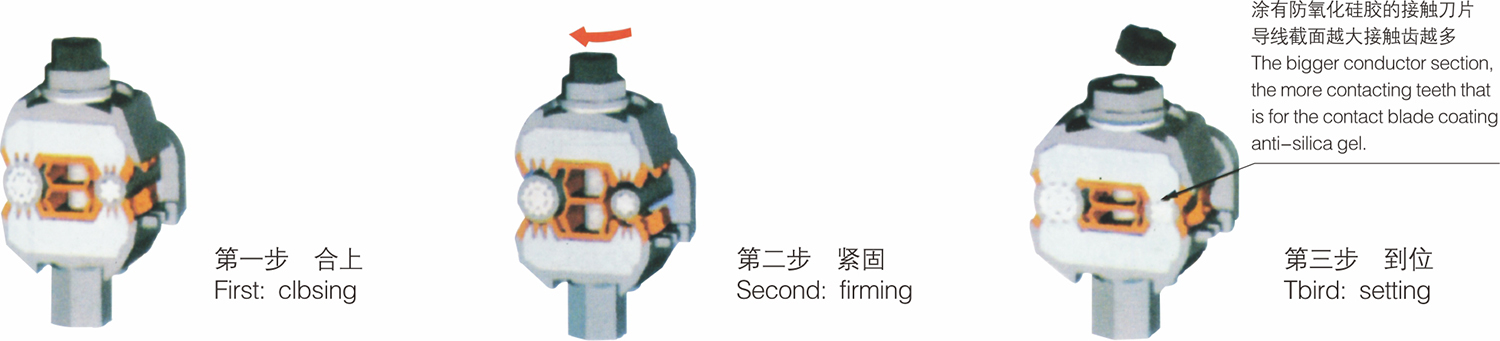

安装剥面图析
