产品概述

FJ6PJ1、2型电能计量联合接线盒(也称DFYIB、DFY2B接线盒)是根据全国电能计量装置统一设计组专家们的意见，在原生产的FJ6PJ1、2型电能计量联合接线盒的基础上最新研制的。为配合电力系统采用标准接线及实施《电能计量装置检验规格》创造了有利的条件。

该产品是电能计量装置标准接线中的专业接线盒，也适用于额定电压至6G0伏、额定电流至20安的二次回路中，作在带负荷情况下安全调换成现场检验电能表、电气仪表、继电保护等电气设备之用，确保了人身操作安全，提高了现场工作效率，对提高计量正确性起到了积极的作用。

结构特点

FJ6/PJ1、2型电能计量联合接线盒产品为国内首创，质量优良，由于采用了美国进口的高分子聚碳酸酯材料注制而成，色泽鲜艳，外型美观，它具有抗冲击强度高，不易碎裂;抗潮湿，绝缘性能好;抗老化、阻燃、耐高温;可在-40℃至+120℃范围内长期工作;接线螺钉采用复合槽组合工艺，一字十字二种螺丝刀通用。其电压回路采用一进三出，各相电压、电流具有相序标志，即方便联合接线，又可避免因相序接错而造成的计量错误，接线盒的盖板用两只可封印的螺丝固定，有利于防窃电工作。

主要技术指标

1、额定绝缘电压

FJ6/PJ1:3x380/220V

FJ6/PJ2:3 ×380V

2、额定电流:5A(20A)

3、工频耐压:300OV/min

4、绝缘电阻: > 30MQ

5、环境温度:-40℃~+120℃

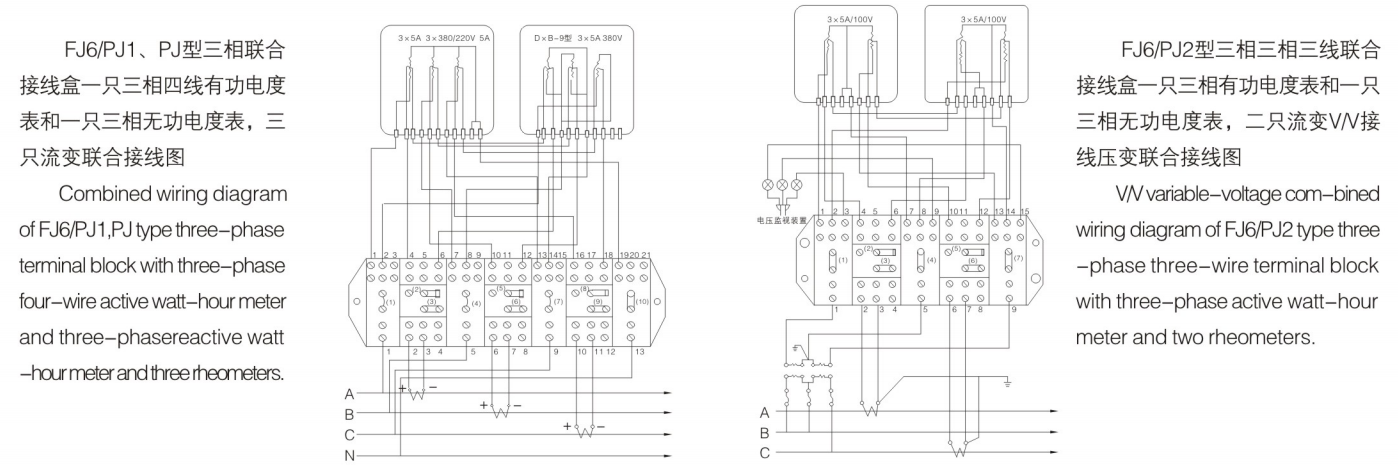

接线举例

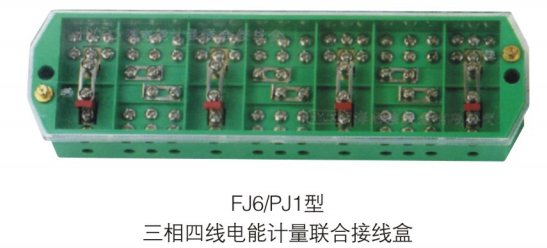

FJ6/PJ1、2型电能计量联合接线盒
